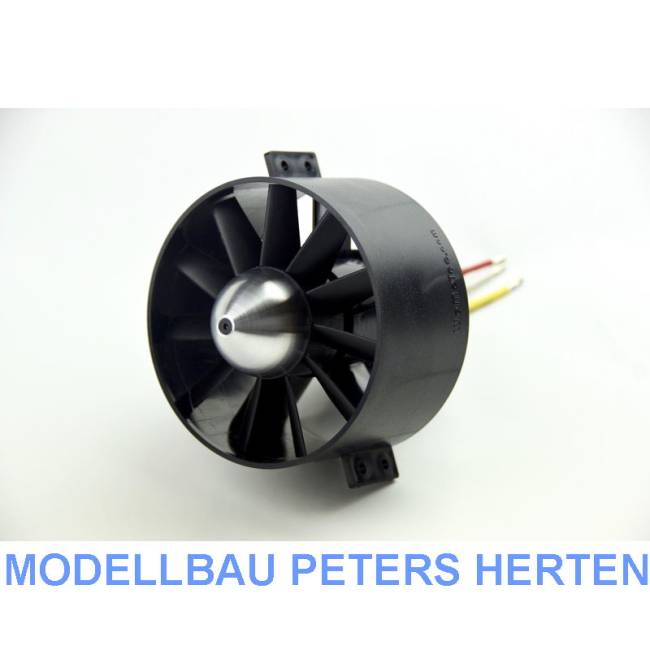

Midi Fan100 evo Impeller / HET 700-75-1400, komplett fertig montiert, feingewuchtet und harmonisch abgestimmt

Moderner Vielblattimpeller mit hohem Wirkungsgrad.

Der Impeller wird fertig montiert mit einem HET 700-75-1400 Motor geliefert.
Die Einheit ist im Werk getestet, feingewuchtet und harmonisch abgestimmt, kann also sofort eingesetzt werden.

Messwerte:
Spannung 8s
29,6 V

Strom 8s
98 A

Leistung 8s
2901 W

Schub 8s
4,5 kp

Strahlgeschwindigkeit 8s
75,04 m/s

Wirkungsgrad 8s
0,57

Regler 8s
>120 A / HV

Akku 8s
5000-6500 mAh

Der Regler sollte sollte wegen Dauerlast ca. 20% überdimensioniert sein (bezogen auf den kleineren Reglerwert).
LV = low Volt Regler bis 6s, HV = high Volt Regler ab 7s
Der Akku wird sinnvoll mit 1/15 - 1/20 des Stroms bemessen für 4-3 Minuten Vollgas ohne Reserve.

Zu den Meßbedingungen:
gemessen wurde mit stabilisierter Spannung von 3,70 V / Zelle.
Strom und Schub basieren auf Messung mit kleiner Lippe (r=6 mm) bei 21° C, 50m üNN und Standardluftdruck
Je nach Akku, Steller und Einbausituation können die Werte abweichen.

Bitte beachten Sie:
Ein Impeller benötigt für einen korrekten Betrieb zwingend eine Einlauflippe, wenn der Impeller nicht in einem geeigneten Strömungskanal montiert wird. Dem Impeller selbst liegt keine Einlauflippe bei.

Technische Daten:
Durchmesser innen: 100,0 mm
Durchmesser außen: 104,0 mm
Länge Gehäuse: 60 mm, ohne Lippe
Gewicht komplett: 513 Gramm
Querschnitt: 64,00 qcm
Rotor: 11-Blatt, Nylon (gfk-verstärkt)
Optimale Düse: 85 mm Durchmesser
Timing Steller: ca. 6° (4-Polmotor)
PWM: 8-12 kHz

Lieferumfang:
1 x Impeller Midi Fan100 evo
1 x HET 700-75-1400 mit Kühlkörper
